您所在的位置：首页 > 产品及解决方案 > 超高压清洗软管
LT795

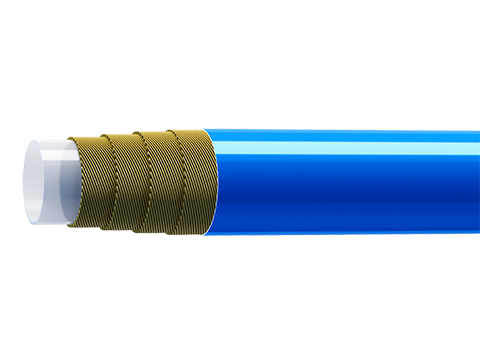

超高压树脂软管W.P.10000PSI
产品应用：适用于在高压下输送水和液压油等介质，广泛应用于高压清洗等行业

压力范围：690bar(10000psi)
內胶层：尼龙
增强层：四层钢丝缠绕
外胶层：黑色或彩色聚氨酯
温度范围：-40℃ 至 +100℃（-40℉ 至 +212℉）
在线咨询
全国服务热线 ：
400-6191-666
超高压树脂软管W.P.10000PSI
超高压树脂软管W.P.10000PSI
数据展示
同类推荐
数据展示
软管内径 I.D. 软管外径 O.D. 工作压力 W.P. 爆破压力 W.P. 最小弯曲半径 MIN.B.P. 参考重量 W.T.
Dash In. mm mm MPa psi MPa psi mm g/m
-4 1/4 6.3 12.5 69 10000 207 30000 110 255
-5 5/16 7.9 14.5 69 10000 207 30000 130 310
-6 3/8 9.5 17.2 69 10000 207 30000 150 375
-8 1/2 12.7 20.8 69 10000 207 30000 200 570
可选软管接头
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。

     600型靠青铜座提供主密封.
    推荐用于蒸汽系统,用于生产、钻井和修井的歧管和管线连接。
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。

    602型装有弹性丁腈橡胶密封环,用于密封并保护由壬钢对钢的配合。
        推荐用于歧管管线连接,车载及泥浆输送场合,可用于无压密封由壬。采用对焊Sch.80/160。
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。

    1003型由壬具有一个球形座,可以提供偏离中心71/2度的偏斜或角度调整，总的偏斜能力是15度。除钢对钢的配合外,丁腈橡胶O-型环保证了在任何偏斜位置连接的气密性.可提供管线螺纹或对焊连接.
        推荐用于不能对正时的高压管线连接,可应用于空气、水、油、泥浆或气体使用场合。
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。

    FIG1004型由壬5”6”两种规格为橡胶O型密封圈密封。对于同心性要求高，反之会产生密封事故。为了克服这种状况，最新引入了两个新的大小的对接焊缝的由

    壬,利用唇型弹性体密封安装。这种新型由壬被称为“FIG1004型”。可以标准服务或酸气(H2s)。
    Fig.1004联盟的目的是工作压力以下。
    标准服务:10000 psi cwp
    酸气服务:7500 psi cwp
  • 1502型由壬是使用最广泛的，可以管线螺纹和焊接连接，分为标准和酸气服务，最新引进Fig5”6”型，配有可更换的弹性丁腈橡胶密封环，坚固壁厚设计用于高压系统。
    推荐用于注水泥、压裂、酸化、测试及堵塞和压井管线，也可用于无压密封连接，采用对焊Sch XXH。
  • 2202型由壬只应用对焊服务，配有一个可更换的弹性丁腈橡胶密封环组合在不锈钢衬管中，在超压力应用场合提供完全的挤压保护。可拆开的螺母/扇形环/持环设计简化了螺母从管道上的拆卸。
  • 部件号 Part Number 规格（英寸） Size (in.) 外径A （英寸） OD A (in.) Bore B 圆环C （英寸） Circle C (in.) 厚度 （英寸） Thickness (in.) 螺栓孔数量 Number Bolt Holes 螺栓孔直径 Diameter Bolt Holes (in.) 单个重量 （公斤） Weight Each (KG)
    SSPF3160075 3/4 3 7/8
    1.100
    		 2 3/4 1/2 4 5/8 0.62
    SSPF3160100 1 4 1/4
    1.360
    		 3 1/8 1/2 4 5/8 0.75
    SSPF3160125 1 1/4 4 5/8
    1.700
    		 3 1/2 1/2 4 5/8 0.91
    SSPF3160150 1 1/2 5
    1.950
    		 3 7/8 1/2 4 5/8 1.02
    SSPF3160200 2 6
    2.440
    		 4 3/4 1/2 4 3/4 1.39
    SSPF3160250 2 1/2 7
    2.940
    		 5 1/2 1/2 4 3/4 1.98
    SSPF3160300 3 7 1/2
    3.570
    		 6 1/2 4 3/4 2.14
    SSPF3160400 4 9
    4.570
    		 7 1/2 1/2 8 3/4 2.88
    SSPF3160500 5 10
    5.660
    		 8 1/2 1/2 8 7/8 3.21
    SSPF3160600 6 11
    6.720
    		 9 1/2 1/2 8 7/8 3.47
    SSPF3160800 8 13 1/2
    8.720
    		 11 3/4 1/2 8 7/8 5.19
    SSPF3161000 10 16
    10.880
    		 14 1/4 1/2 12 1 6.06
    SSPF3161200 12 19
    12.880
    		 17 1/2 12 1 9.53
    SSPF3161400 14 21
    14.140
    		 18 3/4 1/2 12 1 1/8 12.62
    SSPF3161600 16 23 1/2
    16.160
    		 21 1/4 1/2 16 1 1/8 13.61
  • 2202型由壬只应用对焊服务，配有一个可更换的弹性丁腈橡胶密封环组合在不锈钢衬管中，在超压力应用场合提供完全的挤压保护。可拆开的螺母/扇形环/持环设计简化了螺母从管道上的拆卸。
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API

    Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。

    1002型装有弹性丁腈橡胶密封环
        推荐用于注水泥、压裂、酸化、测试及堵塞和压井管线场合。设计用于高压系统，包括车载系统。也可用作无压密封由壬。采用以焊Sch.160或XXH。
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。 吸入端由壬材质为碳钢。螺母和O型圈是常规尺寸。尺寸有4”和5”。连接是螺纹和承插焊接。 由壬压力级别：500 PSI wp。
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。

    207型由壬封头帽上装有厂腈橡胶O-型环以进行有效的封闭,螺纹接头可与200和206型螺纹接头进行互换,可用型号采用对焊Sch.40。
    推荐用于空气、水、油或汽应用场合密封歧管连接和保护管线接头螺纹。
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。

    211型由壬接头的绝缘设计消除了连接中金属对金属的接触，同时复式抗磨损精密制造的合成橡胶提供了有效的密封。可更换环形密封组件以延长由壬的使用寿命。
     推荐用于存在电解腐蚀问题的应用场合，或需要静电隔离管线部分的场合。
  • 采用高强度合金钢锻造而成，严格的热处理确保接头有匀均一致的金相组织和承压能力，所使用材料完全符合美国ASTM和AISI标准，产品技术指标完全符合API Spec 6A标准，产品密封可靠、装卸快捷、通用互换性好。产品可用管线螺纹、油管螺纹、对焊式或压密封端部连接。



    400型采用壁厚和坚固的设计,具有环形和锥形金属密封,以便容易进行对中和可靠的密封.适用于空气、水、石油、天然气和泥浆服务4000 psi NSCWP。
  • 代  号 PART NO. 螺纹E 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL THREAD E 公称内径 DN 标号DASH A   C    S2
    19611-04-04RW -- G1/4”X19 6 04 28 16 17
    19611-06-06RW -- G3/8”X19 10 06 29.5 18 19
    19611-08-08RW 19612-08-08RW G1/2”X14 12 08 34.5 20 22
    19611-12-12RW 19612-12-12RW G3/4”X14 20 12 38 22 30
    19611-16-16RW 19612-16-16RW G1”X11 25 16 44.2 24 36

  • 代  号 PART NO. 螺纹E 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL THREAD E 公称内径 DN 标号DASH A C  S1   S2
    29611-04-04RW -- G1/4”X19 6 04 20.5 8 19 19
    29611-04-05RW -- G1/4”X19 8 05 20.5 8 19 19
    29611-06-04RW -- G3/8”X19 6 04 23.5 9 22 22
    29611-06-06RW -- G3/8”X19 10 06 23 9 22 22
    29611-08-06RW -- G1/2”X14 10 06 24.5 12 27 27
    29611-08-08RW 29612-08-08RW G1/2”X14 12 08 25.5 12 27 27
    29611-10-10RW 29612-10-10RW G5/8”X14 16 10 29.5 11.5 30 30
    29611-12-10RW 29612-12-10RW G3/4”X14 16 10 29.5 13.5 32 32
    29611-12-12RW 29612-12-12RW G3/4”X14 20 12 28.5 13.5 32 32
    29611-16-16RW 29612-16-16RW G1”X14 25 16 33.2 16 41 41
    29611-20-20WRW 29612-20-20WRW G1.1/4”X11 32 20 39.2 18.5 50 50
    29611-24-24WRW 29612-24-24WRW G1.1/2”X11 40 24 41.5 19 55 55
    29611-32-32WRW 29612-32-32WRW G2”X11 50 32 49 23 70 70

  • 代  号 PART NO. 螺纹E 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL THREAD E 公称内径 DN 标号DASH A C H  S1   S2
    29641-04-04RW -- G1/4”X19 6 04 44.9 8 21.3 19 19
    29641-06-06RW -- G3/8”X19 10 06 50.2 9 25 22 22
    29641-08-08RW 29642-08-08RW G1/2”X14 12 08 63.9 12 27.5 27 27
    29641-10-10RW 29642-10-10RW G5/8”X14 16 10 76.6 11.5 31.3 30 30
    29641-12-12RW 29642-12-12RW G3/4”X14 20 12 79.9 13.5 34.1 32 32
    29641-16-16RW 29642-16-16RW G1”X14 25 16 93.2 16 36.8 41 41
    29641-20-20WRW 29642-20-20WRW G1.1/4”X11 32 20 107 18.5 45.1 50 50
    29641-24-24WRW 29642-24-24WRW G1.1/2”X11 40 24 122.8 19 50.1 55 55
    29641-32-32WRW 29642-32-32WRW G2”X11 50 32 149.9 23 60.1 70 70

  • 代  号 PART NO. 螺纹E 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL THREAD E 公称内径 DN 标号DASH A C H  S1   S2
    29691-04-04RW -- G1/4”X19 6 04 31.5 8 38 19 19
    29691-04-05RW -- G1/4”X19 8 05 34.5 8 41 19 19
    29691-06-06RW -- G3/8”X19 10 06 36.3 9 46.3 22 22
    29691-08-08RW 29692-08-08RW G1/2”X14 12 08 42.5 12 53 27 27
    29691-10-10RW 29692-10-10RW G5/8”X14 16 10 57 11.5 61 30 30
    29691-12-12RW 29692-12-12RW G3/4”X14 20 12 63.2 13.5 67.5 32 32
    29691-16-16RW 29692-16-16RW G1”X14 25 16 78.9 16 77.5 41 41
    29691-20-20WRW 29692-20-20WRW G1.1/4”X11 32 20 92.7 18.5 94.5 50 50
    29691-24-24WRW 29692-24-24WRW G1.1/2”X11 40 24 111.4 19 109.5 55 55
    29691-32-32WRW 29692-32-32WRW G2”X11 50 32 138.6 23 133.8 70 70

  • 代  号 螺纹E 软     管 尺     寸
    公称内径 标      号 A    C       H      S2
    22141-02-04 G1/8”X28 6 04 43.7 2 21.6 14
    22141-04-03 G1/4”X19 5 03 41.3 4 20.4 19
    22141-04-04 G1/4”X19 6 04 43.7 4 21.6 19
    22141-06-05 G3/8”X19 8 05 46.2 5 22.9 22
    22141-06-06 G3/8”X19 10 06 48.1 5 23.9 22
    22141-06-08 G3/8”X19 12 08 60.4 5 25.4 22
    22141-08-04T G1/2”X14 6 04 43.9 6 23.8 27
    22141-08-06T G1/2”X14 10 06 42.5 6 18.2 27
    22141-08-08 G1/2”X14 12 08 61.8 6 26.8 27
    22141-08-10 G1/2”X14 16 10 73 6 29 27
    22141-10-10 G5/8”X14 16 10 73.7 8 28.9 30
    22141-10-12 G5/8”X14 20 12 79.8 8 32.5 30
    22141-12-08T G3/4”X14 12 08 63.2 9.5 28.3 32
    22141-12-10 G3/4”X14 16 10 70.4 9.5 29.6 32
    22141-12-12 G3/4”X14 20 12 80.6 9.5 33.2 32
    22141-16-12 G1”X11 20 12 81.6 11 33.5 41
    22141-16-14 G1”X11 22 14 83.3 11 33 41
    22141-16-16 G1”X11 25 16 89.2 11 35 41
    22141-20-16T G1.1/4”X11 25 16 91.4 9.1 37.1 50
    22141-20-20W G1.1/4”X11 32 20 102.9 10 41.2 50
    22141-24-24W G1.1/2”X11 40 24 119.8 11.5 49 55
    22141-32-32W G2”X11 50 32 137.4 15 53 70
    注：1.上诉代号用于编制软管。    2.如需用于缠绕软管代码号改为22142-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES   2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 22142-XX-XX.
  • 代  号 PART NO. 法兰型号 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL FLANGE SIZE 公称内径 DN 标号DASH A C D H L
    87341-08-08RW 87342-08-08RW 1/2” 12 08 59.7 30.2 24 23.3 6.73
    87341-12-08RW 87342-12-08RW 3/4” 12 08 60.4 38.1 31.7 24 6.73
    87341-12-10RW 87342-12-10RW 3/4” 16 10 70.6 38.1 31.7 25.3 6.73
    87341-12-12RW 87342-12-12RW 3/4” 20 12 73.9 38.1 31.7 28.1 6.73
    87341-12-16RW 87342-12-16RW 3/4” 25 16 86.1 38.1 31.7 29.7 6.73
    87341-16-12RW 87342-16-12RW 1” 20 12 73.9 44.4 38 28.1 8
    87341-16-16RW 87342-16-16RW 1” 25 16 86.1 44.4 38 29.7 8
    87341-16-20RW 87342-16-20RW 1” 32 20 95.7 44.4 38 33.8 8
    87341-20-16RW 87342-20-16RW 1.1/4” 25 16 86.1 50.8 43 29.7 8
    87341-20-20RW 87342-20-20RW 1.1/4” 32 20 95.7 50.8 43 33.8 8
    87341-24-20RW 87342-24-20RW 1.1/2” 32 20 97.1 60.3 50 35.2 8
    87341-24-24RW 87342-24-24RW 1.1/2” 40 24 111.8 60.3 50 39.1 8
    87341-32-24RW 87342-32-24RW 2” 40 24 111.8 71.4 62 39.1 9.53
    87341-32-32RW 87342-32-32RW 2” 50 32 136.1 71.4 62 46.3 9.53

  • 代  号 法兰型号 软     管 尺     寸
    公称内径 标      号 A C D L
    97312-08-08 1/2” 12 08 45.5 30.2 24 6.73
    97312-12-08 3/4” 12 08 47.5 38.1 31.7 6.73
    97312-12-10 3/4” 16 10 49 38.1 31.7 6.73
    97312-12-12 3/4” 20 12 48.5 38.1 31.7 6.73
    97312-12-16 3/4” 25 16 49 38.1 31.7 6.73
    97312-16-12 1” 20 12 51 44.4 38 8
    97312-16-16 1” 25 16 48 44.4 38 8
    97312-16-20 1” 32 20 53 44.4 38 8
    97312-20-16 1.1/4” 25 16 57 50.8 43 8
    97312-20-20 1.1/4” 32 20 56 50.8 43 8
    97312-24-20 1.1/2” 32 20 68 60.3 50 8
    97312-24-24 1.1/2” 40 24 74 60.3 50 8
    97312-32-24 2” 40 24 70 71.4 62 9.53
    97312-32-32 2” 50 32 70 71.4 62 9.53
    97312-40-40 2.1/2” 64 40 76 84.1 74 9.53
    注：1.上诉代号用于编制软管。    2.如需用于缠绕软管代码号改为87312-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES   2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 87312-XX-XX.
  • 代  号 PART NO. 法兰型号 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL FLANGE SIZE 公称内径 DN 标号DASH A    C       D    H    L
    87691-08-08RW 87692-08-08RW 1/2” 12 08 42.5 30.2 24 48 6.73
    87691-12-08RW 87692-12-08RW 3/4” 12 08 42.5 38.1 31.7 52 6.73
    87691-12-10RW 87692-12-10RW 3/4” 16 10 57 38.1 31.7 56.5 6.73
    87691-12-12RW 87692-12-12RW 3/4” 20 12 63.2 38.1 31.7 63 6.73
    87691-12-16RW 87692-12-16RW 3/4” 25 16 78.9 38.1 31.7 71.5 6.73
    87691-16-12RW 87692-16-12RW 1” 20 12 63.2 44.4 38 66 8
    87691-16-16RW 87692-16-16RW 1” 25 16 78.9 44.4 38 74.5 8
    87691-16-20RW 87692-16-20RW 1” 32 20 92.7 44.4 38 85.5 8
    87691-20-16RW 87692-20-16RW 1.1/4” 25 16 78.9 50.8 43 78.5 8
    87691-20-20RW 87692-20-20RW 1.1/4” 32 20 92.7 50.8 43 89.5 8
    87691-24-20RW 87692-24-20RW 1.1/2” 32 20 92.7 60.3 50 94.5 8
    87691-24-24RW 87692-24-24RW 1.1/2” 40 24 111.4 60.3 50 108 8
    87691-32-24RW 87692-32-24RW 2” 40 24 111.4 71.4 62 116 9.53
    87691-32-32RW 87692-32-32RW 2” 50 32 138.6 71.4 62 136.3 9.53

  • 代  号 PART NO. 法兰型号 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL FLANGE SIZE 公称内径 DN 标号DASH A    C       D    H    L
    87391-08-08RW 87392-08-08RW 1/2” 12 08 42.5 30.2 24 47 6.73
    87391-12-08RW 87392-12-08RW 3/4” 12 08 42.5 38.1 31.7 48 6.73
    87391-12-10RW 87392-12-10RW 3/4” 16 10 57 38.1 31.7 52.5 6.73
    87391-12-12RW 87392-12-12RW 3/4” 20 12 63.2 38.1 31.7 59 6.73
    87391-12-16RW 87392-12-16RW 3/4” 25 16 78.9 38.1 31.7 67.5 6.73
    87391-16-12RW 87392-16-12RW 1” 20 12 63.2 44.4 38 59 8
    87391-16-16RW 87392-16-16RW 1” 25 16 78.9 44.4 38 67.5 8
    87391-16-20RW 87392-16-20RW 1” 32 20 92.7 44.4 38 78.5 8
    87391-20-16RW 87392-20-16RW 1.1/4” 25 16 78.9 50.8 43 67.5 8
    87391-20-20RW 87392-20-20RW 1.1/4” 32 20 92.7 50.8 43 78.5 8
    87391-24-20RW 87392-24-20RW 1.1/2” 32 20 92.7 60.3 50 80.5 8
    87391-24-24RW 87392-24-24RW 1.1/2” 40 24 111.4 60.3 50 94 8
    87391-32-24RW 87392-32-24RW 2” 40 24 111.4 71.4 62 94 9.53
    87391-32-32RW 87392-32-32RW 2” 50 32 138.6 71.4 62 114.3 9.53

  • 代  号 法兰型号 软     管 尺     寸
    公称内径 标      号 A    C       D       H       L
    87342-08-08 1/2” 12 08 56.5 30.2 24 23.5 6.73
    87342-12-08 3/4” 12 08 58.9 38.1 31.7 24 6.73
    87342-12-10 3/4” 16 10 69.9 38.1 31.7 25.3 6.73
    87342-12-12 3/4” 20 12 73.5 38.1 31.7 29.5 6.73
    87342-16-12 1” 20 12 76.3 44.4 38 28.9 8
    87342-16-16 1” 25 16 83 44.4 38 31 8
    87342-16-20 1” 32 20 94.5 44.4 38 33.8 8
    87342-20-16 1.1/4” 25 16 82 50.8 43 30.5 8
    87342-20-20 1.1/4” 32 20 95 50.8 43 36 8
    87342-24-20 1.1/2” 32 20 95.9 60.3 50 35.2 8
    87342-24-24 1.1/2” 40 24 108 60.3 50 42 8
    87342-32-24 2” 40 24 109.9 71.4 62 39.1 9.53
    87342-32-32 2” 50 32 129.3 71.4 62 43 9.53
    注：1.上诉代号用于编制软管。    2.如需用于缠绕软管代码号改为87342-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES   2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 87342-XX-XX.
  • 代  号 法兰型号 软     管 尺     寸
    公称内径 标      号 A    C       D       H    L
    87642-08-08 1/2” 12 08 57.5 31.7 24 25 7.75
    87642-08-12 1/2” 20 12 77 31.7 24 29.6 7.75
    87642-12-10 3/4” 16 10 72.5 41.3 32 28.2 8.76
    87642-12-12 3/4” 20 12 75.5 41.3 32 32 8.76
    87642-16-16 1” 25 16 86 47.6 38 34 9.53
    87642-20-20 1.1/4” 32 20 100 54 44 40 10.29
    87642-24-20 1.1/2” 32 20 105.8 63.5 51 45.1 12.57
    87642-24-24 1.1/2” 40 24 112 63.5 51 46 12.57
    87642-32-24 2” 40 24 125.4 79.4 67 54.7 12.57
    87642-32-32 2” 50 32 143 79.4 67 49 12.57
    注：1.上诉代号用于编制软管。    2.如需用于缠绕软管代码号改为87642-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES   2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 87642-XX-XX.
  • 代  号 PART NO. 法兰型号 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL FLANGE SIZE 公称内径 DN 标号DASH    A       C       D    L
    87611-08-08RW 87612-08-08RW 1/2” 12 08 48.5 31.7 24 7.75
    87611-12-08RW 87612-12-08RW 3/4” 12 08 51.5 41.3 32 8.76
    87611-12-10RW 87612-12-10RW 3/4” 16 10 52 41.3 32 8.76
    87611-12-12RW 87612-12-12RW 3/4” 20 12 51 41.3 32 8.76
    87611-12-16RW 87612-12-16RW 3/4” 25 16 54.2 41.3 32 8.76
    87611-16-12RW 87612-16-12RW 1” 20 12 56 47.6 38 9.53
    87611-16-16RW 87612-16-16RW 1” 25 16 59.2 47.6 38 9.53
    87611-16-20RW 87612-16-20RW 1” 32 20 59.2 47.6 38 9.53
    87611-20-16RW 87612-20-16RW 1.1/4” 25 16 67.2 54 44 10.29
    87611-20-20RW 87612-20-20RW 1.1/4” 32 20 67.2 54 44 10.29
    87611-24-20RW 87612-24-20RW 1.1/2” 32 20 76.2 63.5 51 12.57
    87611-24-24RW 87612-24-24RW 1.1/2” 40 24 77 63.5 51 12.57
    87611-32-24RW 87612-32-24RW 2” 40 24 88 79.4 67 12.57
    87611-32-32RW 87612-32-32RW 2” 50 32 91.5 79.4 67 12.57

  • 代  号 PART NO. 法兰型号 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL FLANGE SIZE 公称内径 DN 标号DASH A C D L
    87311-08-08RW 87311-08-08RW 1/2” 12 08 47.5 30.2 24 6.73
    87311-12-08RW 87311-12-08RW 3/4” 12 08 48.5 38.1 31.7 6.73
    87311-12-10RW 87311-12-10RW 3/4” 16 10 49 38.1 31.7 6.73
    87311-12-12RW 87311-12-12RW 3/4” 20 12 48 38.1 31.7 6.73
    87311-12-16RW 87311-12-16RW 3/4” 25 16 51.2 38.1 31.7 6.73
    87311-16-12RW 87311-16-12RW 1” 20 12 51 44.4 38 8
    87311-16-16RW 87311-16-16RW 1” 25 16 54.2 44.4 38 8
    87311-16-20RW 87311-16-20RW 1” 32 20 54.2 44.4 38 8
    87311-20-16RW 87311-20-16RW 1.1/4” 25 16 59.2 50.8 43 8
    87311-20-20RW 87311-20-20RW 1.1/4” 32 20 59.2 50.8 43 8
    87311-24-20RW 87311-24-20RW 1.1/2” 32 20 69.2 60.3 50 8
    87311-24-24RW 87311-24-24RW 1.1/2” 40 24 70 60.3 50 8
    87311-32-24RW 87311-32-24RW 2” 40 24 72 71.4 62 9.53
    87311-32-32RW 87311-32-32RW 2” 50 32 75.5 71.4 62 9.53

  • 代  号 法兰型号 软     管 尺     寸
    公称内径 标      号 A    C       D    H L
    87692-08-08 1/2” 12 08 42.5 31.7 24 25 7.75
    87692-12-10 3/4” 16 10 56 41.3 32 56.5 8.76
    87692-12-12 3/4” 20 12 50.5 41.3 32 65.5 8.76
    87692-16-12 1” 20 12 65.5 47.6 38 69 9.53
    87692-16-16 1” 25 16 66 47.6 38 78 9.53
    87692-16-20 1” 32 20 91.5 47.6 38 85.5 9.53
    87692-20-16 1.1/4” 25 16 76.7 54 44 78.5 10.29
    87692-20-20 1.1/4” 32 20 75 54 44 92 10.29
    87692-24-20 1.1/2” 32 20 91.5 63.5 51 94.5 12.57
    87692-24-24 1.1/2” 40 24 89 63.5 51 107 12.57
    87692-32-24 2” 40 24 109.4 79.4 67 116 12.57
    87692-32-32 2” 50 32 115.5 79.4 67 138.5 12.57
    注：1.上诉代号用于编制软管。    2.如需用于缠绕软管代码号改为87692-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES   2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 87692-XX-XX.
  • 代  号 PART NO. 法兰型号 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL FLANGE SIZE 公称内径 DN 标号DASH A C D H L
    87341-08-08RW 87342-08-08RW 1/2” 12 08 59.7 30.2 24 23.3 6.73
    87341-12-08RW 87342-12-08RW 3/4” 12 08 60.4 38.1 31.7 24 6.73
    87341-12-10RW 87342-12-10RW 3/4” 16 10 70.6 38.1 31.7 25.3 6.73
    87341-12-12RW 87342-12-12RW 3/4” 20 12 73.9 38.1 31.7 28.1 6.73
    87341-12-16RW 87342-12-16RW 3/4” 25 16 86.1 38.1 31.7 29.7 6.73
    87341-16-12RW 87342-16-12RW 1” 20 12 73.9 44.4 38 28.1 8
    87341-16-16RW 87342-16-16RW 1” 25 16 86.1 44.4 38 29.7 8
    87341-16-20RW 87342-16-20RW 1” 32 20 95.7 44.4 38 33.8 8
    87341-20-16RW 87342-20-16RW 1.1/4” 25 16 86.1 50.8 43 29.7 8
    87341-20-20RW 87342-20-20RW 1.1/4” 32 20 95.7 50.8 43 33.8 8
    87341-24-20RW 87342-24-20RW 1.1/2” 32 20 97.1 60.3 50 35.2 8
    87341-24-24RW 87342-24-24RW 1.1/2” 40 24 111.8 60.3 50 39.1 8
    87341-32-24RW 87342-32-24RW 2” 40 24 111.8 71.4 62 39.1 9.53
    87341-32-32RW 87342-32-32RW 2” 50 32 136.1 71.4 62 46.3 9.53

  • 代  号 法兰型号 软     管 尺     寸
    公称内径 标      号 A C D L
    97312-08-08 1/2” 12 08 45.5 30.2 24 6.73
    97312-12-08 3/4” 12 08 47.5 38.1 31.7 6.73
    97312-12-10 3/4” 16 10 49 38.1 31.7 6.73
    97312-12-12 3/4” 20 12 48.5 38.1 31.7 6.73
    97312-12-16 3/4” 25 16 49 38.1 31.7 6.73
    97312-16-12 1” 20 12 51 44.4 38 8
    97312-16-16 1” 25 16 48 44.4 38 8
    97312-16-20 1” 32 20 53 44.4 38 8
    97312-20-16 1.1/4” 25 16 57 50.8 43 8
    97312-20-20 1.1/4” 32 20 56 50.8 43 8
    97312-24-20 1.1/2” 32 20 68 60.3 50 8
    97312-24-24 1.1/2” 40 24 74 60.3 50 8
    97312-32-24 2” 40 24 70 71.4 62 9.53
    97312-32-32 2” 50 32 70 71.4 62 9.53
    97312-40-40 2.1/2” 64 40 76 84.1 74 9.53
    注：1.上诉代号用于编制软管。    2.如需用于缠绕软管代码号改为87312-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES   2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 87312-XX-XX.
  • 代  号 PART NO. 法兰型号 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL FLANGE SIZE 公称内径 DN 标号DASH A    C       D    H    L
    87691-08-08RW 87692-08-08RW 1/2” 12 08 42.5 30.2 24 48 6.73
    87691-12-08RW 87692-12-08RW 3/4” 12 08 42.5 38.1 31.7 52 6.73
    87691-12-10RW 87692-12-10RW 3/4” 16 10 57 38.1 31.7 56.5 6.73
    87691-12-12RW 87692-12-12RW 3/4” 20 12 63.2 38.1 31.7 63 6.73
    87691-12-16RW 87692-12-16RW 3/4” 25 16 78.9 38.1 31.7 71.5 6.73
    87691-16-12RW 87692-16-12RW 1” 20 12 63.2 44.4 38 66 8
    87691-16-16RW 87692-16-16RW 1” 25 16 78.9 44.4 38 74.5 8
    87691-16-20RW 87692-16-20RW 1” 32 20 92.7 44.4 38 85.5 8
    87691-20-16RW 87692-20-16RW 1.1/4” 25 16 78.9 50.8 43 78.5 8
    87691-20-20RW 87692-20-20RW 1.1/4” 32 20 92.7 50.8 43 89.5 8
    87691-24-20RW 87692-24-20RW 1.1/2” 32 20 92.7 60.3 50 94.5 8
    87691-24-24RW 87692-24-24RW 1.1/2” 40 24 111.4 60.3 50 108 8
    87691-32-24RW 87692-32-24RW 2” 40 24 111.4 71.4 62 116 9.53
    87691-32-32RW 87692-32-32RW 2” 50 32 138.6 71.4 62 136.3 9.53

  • 代  号 PART NO. 法兰型号 胶 管 HOSE BORE 尺寸 DIMENSIONS
    编织 BRAIDED 缠绕 SPIRAL FLANGE SIZE 公称内径 DN 标号DASH A    C       D    H    L
    87391-08-08RW 87392-08-08RW 1/2” 12 08 42.5 30.2 24 47 6.73
    87391-12-08RW 87392-12-08RW 3/4” 12 08 42.5 38.1 31.7 48 6.73
    87391-12-10RW 87392-12-10RW 3/4” 16 10 57 38.1 31.7 52.5 6.73
    87391-12-12RW 87392-12-12RW 3/4” 20 12 63.2 38.1 31.7 59 6.73
    87391-12-16RW 87392-12-16RW 3/4” 25 16 78.9 38.1 31.7 67.5 6.73
    87391-16-12RW 87392-16-12RW 1” 20 12
